| 针对混凝土的防护需要，利用性能优良的有机硅树脂、氟碳树脂、脱芳香烃溶剂和助剂等材料制备成性能优良的CBMA溶剂型系列混凝土防护剂。
|
 |
 |
|

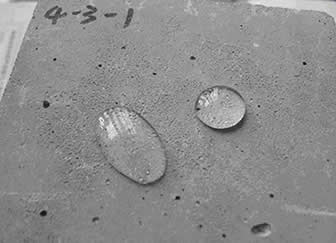

CBMA混凝土防护剂防护样品 |

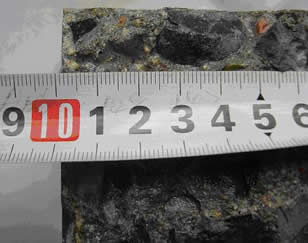

CBMA混凝土防护剂防护深度 |
Ⅰ型：N-S混凝土防护剂
特征：
高渗透性，表面无覆膜，保持混凝土原色；
优异的防水和自洁耐污性；
渗透性保证其耐久性和耐磨性；
抗酸碱盐腐蚀；
抗氯离子腐蚀；
采用脱芳香溶剂优异的环保性能；
性能：
执行相关标准：JC/T 902-2002《建筑表面用有机硅防水剂》、JTJ 275-2000《海港工程混凝土结构防腐蚀技术规范》
|
性能 |
参数 |
备注 |
|
pH值 |
7 |
根据JC/T 902-2002 |
|
稳定性 |
无分层、漂油和沉淀 |
根据JC/T 902-2002 |
|
渗透深度，mm |
≥1，和混凝土标号相关 |
根据JTJ 275-2000测试 |
|
吸水率比 / % |
≤15 |
根据JC/T 902-2002 |
|
氯离子降低率/% |
＞50 |
根据JTJ 275-2000 |
|
疏水-接触角，度 |
大于130 |
采用OCA-30接触角测试仪测试 |
Ⅱ型：F-C混凝土防护剂
特征：
有一定渗透性，表面覆膜，保持混凝土原色，显高档装饰性；
优异的防水和自洁耐污性，防小广告粘贴；
优异的耐候性，高氟含量保证其耐久性，硅改性透气性优良；
抗酸、碱、盐腐蚀；
抗氯离子腐蚀；
采用脱芳香溶剂优异的环保性能。
性能：
主要检测指标：
| 项目 |
指标 |
实验结果 |
备注 |
| 容器中的状态 |
|
搅拌后均匀无硬块 |
通过 |
HG/T3792-2005 |
| 干燥时间，h |
表干 |
≤2 |
1.5 |
HG/T3792-2005 |
|
实干 |
≤24 |
24 |
| 铅笔硬度 |
|
- |
2H |
HG/T3792-2005 |
| 附着力，级 |
|
≤1 |
1 |
HG/T3792-2005 |
| 耐水性（168h） |
|
无异常 |
通过 |
|
| 吸水率（%） |
|
≤5% |
2% |
|
| 耐紫外线老化 |
|
2000h |
通过 |
|
| 疏水-接触角（度） |
|
≥100 |
130 |
采用OCA-30接触角测试仪测试 |
施工工艺
1.涂装前对混凝土表面进行处理，使表面无露石、蜂窝、碎屑、油污、灰尘及不牢附着物等；
2.混凝土表面完全干燥；
3.均匀喷涂、刷涂或辊涂，两次涂刷间隔大于2小时；
4.处理完成后，静置24小时，禁止试水珠，防雨淋；
5.保持施工现场通风良好，禁止在大风、阴雨天气下施工。
储存运输
1.密封存放于干燥、通风处，防止暴晒和冰冻，适宜温度为5-40℃；
2.产品无毒，可燃；
3.自生产之日起贮存稳定期24个月。
工程案例
河北省张家口市建设桥、新源桥和解放桥的表面涂刷
北京朝阳区中国建筑材料科学研究总院国家绿色建材重点实验室大楼外墙
|
